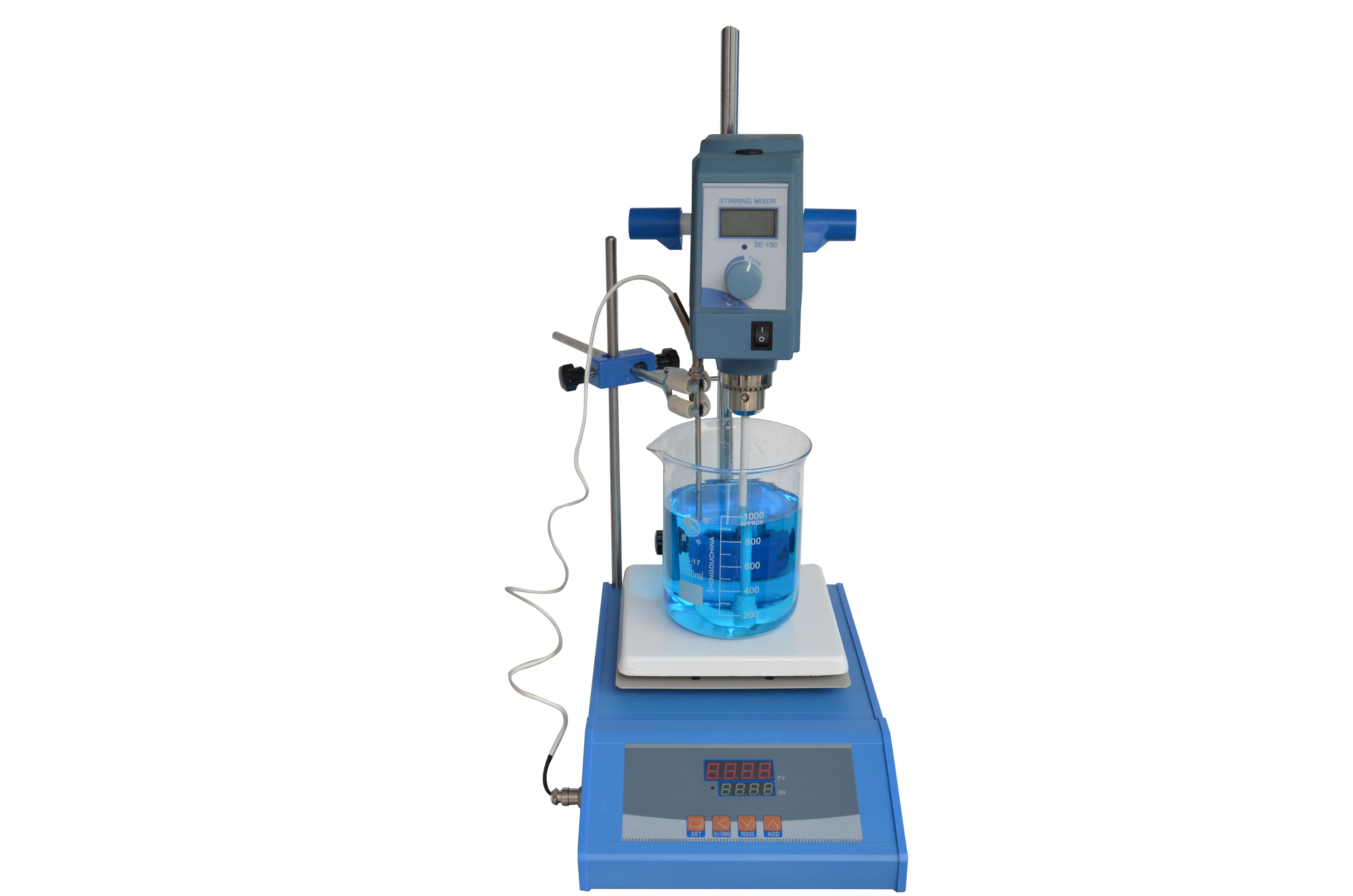

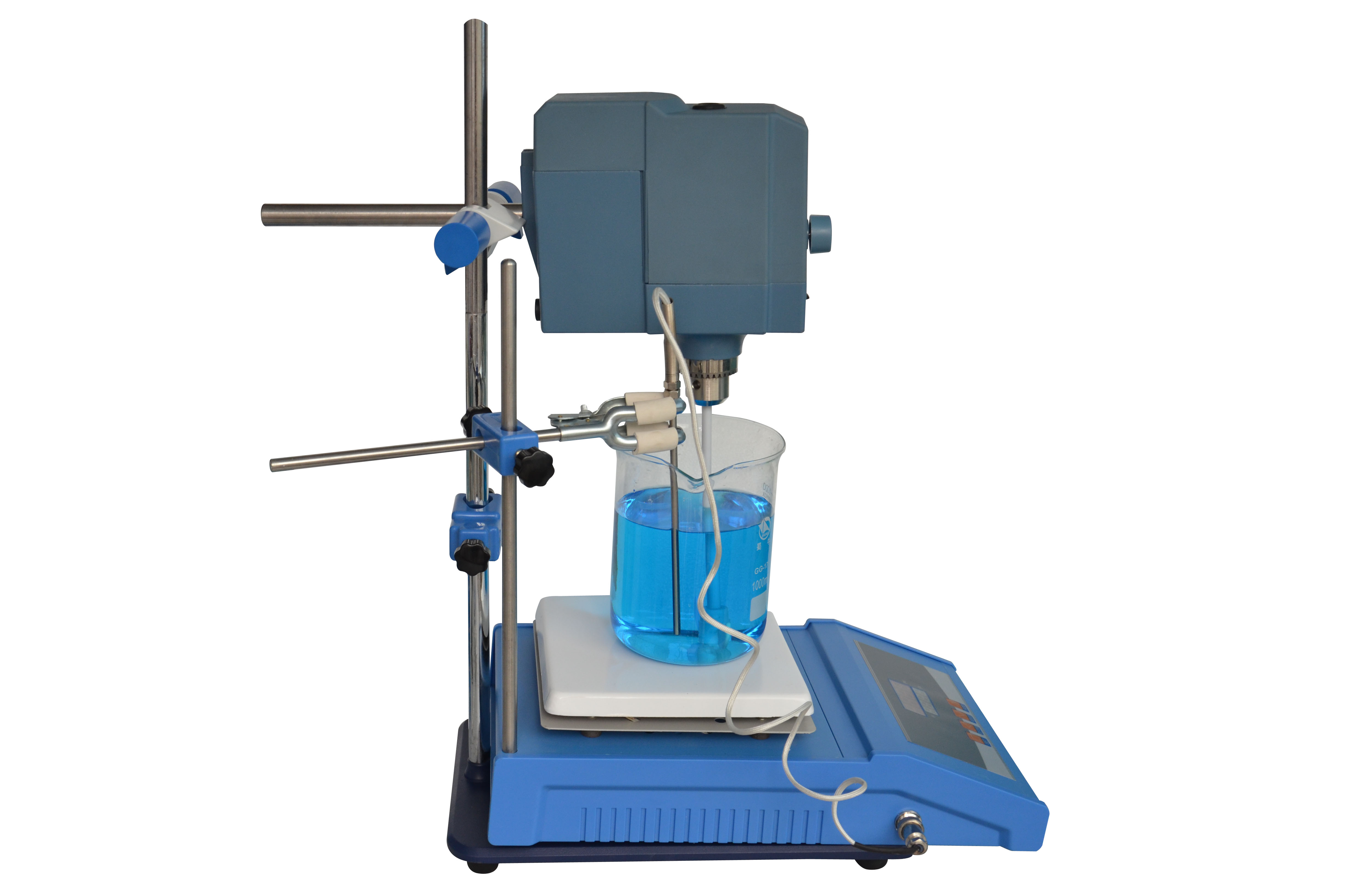

PT-ZNJR-ABT15型 数显电加热搅拌装置 的配置：电加热板一台、立杆一根、十字夹一个、外接热电偶一根、万能夹一个、电源线一根；

搅拌器主机1台、搅拌棒1根、底座1个、十字节1个、立柱1根、钻夹头扳手1个、使用说明书1份、合格证1个（粘在主机后侧）；

一、PT-ZNJR-ABT15型 数显电加热搅拌装置 的特点：

　　1.采用方形景泰蓝工艺搪瓷涂层加热面加热，美观防腐。

　　2.表面最高温度可达到350℃。

　　3.控温采用模糊PID控制算法，双屏数字显示，自整定功能，具有测量精度高，冲温小，单键轻触操作，内、外热电偶测温，可控硅控制输出，160-240V宽电压电源，并有断偶保护功能。

　　4.可对50-5000ml标准或非标准反应瓶进行加热。

　　5.外壳采用一次性形成阻燃加强PBT注塑外壳，耐高温，防腐蚀，且绝缘性能好。

　　6.内设超温保护功能。

7.30°斜面操控面板适合坐位和站位视角。

8.本搅拌器采用无刷直流电机驱动，单片机控制，闭环调速，转速稳定，，液晶屏显示转速，旋转编码器操作，串芯搅拌桨。

二、PT-ZNJR-ABT15型 数显电加热搅拌装置 的技术参数：

    电源：AC220V±10%

    夹头夹持直径：Φ1.5-Φ13

    搅拌功率：50W /100W /150W

    串芯直径：Φ8.5

    搅拌转速：20~2000r/min

    夹头至立柱距离：160-270（mm）

  夹头最高距离：560（mm）

    面盘材质：景泰蓝工艺搪瓷涂层，耐高温、防腐蚀、光滑易清洗；

    面盘尺寸分四种分别是：140×140mm、180×180mm、230×230mm、280×280mm；

    加热功率分别是：260W、350W、600W、750W；

    控温范围：室温-380℃

    控温精度：±1℃

三、PT-ZNJR-ABT15型 数显电加热搅拌装置 的使用方法：

　　 1.将立杆固定在仪器后上方螺丝孔内（注意：有顺丝和倒丝），调整好十字夹高度，用万能夹将反应瓶固定好。

　　 2. 插入～220V电源，打开电源开关，PV显示窗显示“K”，SV设定窗显示“400”字样，为本电器配用K型热电偶，最高控制温度399℃，3秒后，PV显示窗显示室温，SV设定窗显示上次设定温度值。

　　 3.温度设定：按设定加“▲”或设定减“▼”键3秒不放，将快速设定出所需的加热温度，如：100℃，微电脑将根据所设定温度与现时温度的温差大小确定加热量，确保无温冲一次升温到位，并保持设定值与显示值±1℃温差下的供散热平衡，使加热过程轻松完成。

　　 4.自整定功能，启动自整定功能可使不同加热段或加热功率与溶液多少无规律时，升温时间短，冲温小，平衡好，但改变加热介质或加温条件后自整定应重新设定。

　　 5.启动自整定：常按移位键“◄”5秒，设定窗数字闪烁即进入自整定状态，三次温冲过后数字停止闪烁，表示自整定结束，可进行使用，但自整定需在初始加温时使用，中途进行的自整定不准确。

　　 6.仪器后下方有一橡胶塞子，用来保护外用热电偶插座不腐蚀生锈和导通内线用，拔掉则内探头断开，机器停止加热。如用外用热电偶时应将此塞子拔掉保存，将外用热电偶插头插入插座并锁紧螺母，然后将不锈钢探棒放入溶液中进行控温加热。

　　 7.该电器设有断偶保护功能，当热电偶连接不良时，显示窗显示“hhhh”绿灯灭，电器即停止加温，需检查好后再用。、

　   8.转速设置，旋转旋钮，设定所需要的转速（顺时针上升，逆时针下降）。

     9.转速设定后按一下旋钮，搅拌启动，如不重新设定可长期保存。搅拌器运转时按一下旋钮，搅拌停止。

    10.在搅拌过程中，旋转旋钮可修改已设定的转速，旋钮在旋转时液晶屏显示正在修改的转速，旋钮停止旋转1秒后显示实际转速，在搅拌过程中修改的转速，不保存。

四、PT-ZNJR-ABT15型 数显电加热搅拌装置 的注意事项：

　　1、切勿干烧使用。

　　2.为保证安全使用请务接地线。

　　3.第一次使用会有白烟和异味冒出，属正常，待数分钟消失后再用。

　　4.加热部分温度较高，工作时需小心，以免烫伤。

　　5.有湿手，液体溢出，或长期置于湿度过高条件下出现的漏电现象，应及时烘干或自然晒干后再用，以免发生危险。

　　6.长期不用时，请放在干燥无腐蚀气体处保存。

　　7.环境湿度相对过大时，可能会有感应电透过保温层传至外壳，请务接地线，以免漏电，并注意通风。

8.相对湿度：35％-85％（无冷凝）。

   9.搅拌器使用时，应由慢到快缓慢加速，如搅拌棒直线度差，转速就不能快或采用软连接轴并中间用支撑套固定。

   10.搅拌器工作时请您不要靠得太近，以免发生衣物，头发被卷入等危险；

   11.搅拌时防止液体溅出。
